Устройство крюковой подвески представляет собой составную деталь, поэтому для диагностики неисправностей и выбраковки используют методики и нормативы, разработанные для элементов, ее составляющих. Основному износу в крюковая подвеска крановая подвергается в части крюков и блоков, каждый из которых имеет свои нормы выбраковки:
— нормы выбраковки для крюков;
Нормы выбраковки для крюков:
- надрывы и волосовины на поверхности;
- усталостные трещины у хвостовика (в месте перехода к нарезной части);
- износ зева более 10 % от первоначальной высоты сечения;
- остаточная деформация (изгиб) крюка в опасных сечениях и в местах перехода к шейке;
- деформация витков резьбы у крюка и гайки;
- в случаях невращения крюка в траверсе.
— нормы выбраковки для блоков полиспаста.
Нормы выбраковки для блоков полиспаста:
- при наличии сквозных трещин;
- при износе ручья блока более 40% от его первоначального радиуса.
Исправление дефектов, если выходят из строя крановые подвески, не допускается, при их обнаружении подвес подлежит обязательной замене.
Типовая однорольная крюковая подвеска

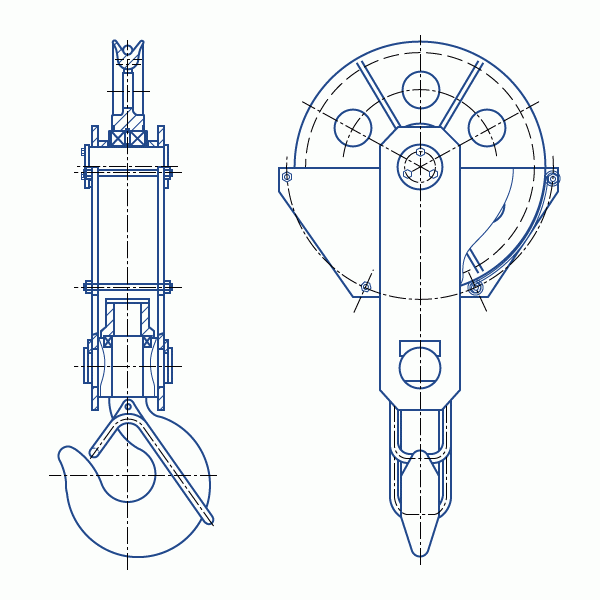

Чертеж 15.1. Типовая однорольная крюковая подвеска
Типовая многорольная крюковая подвеска

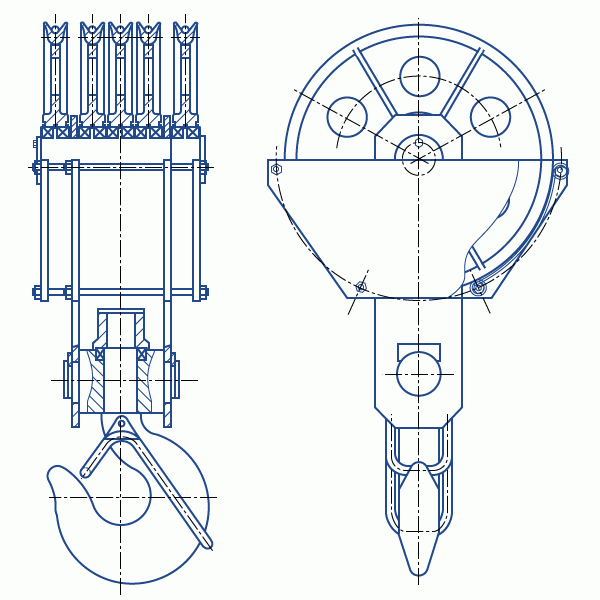

Чертеж 15.2. Типовая многорольная крюковая подвеска
В нашем стандартном ассортименте - крюковые подвесы крановые по ГОСТ 24.191.08-81 грузоподъемностью от 3-х до 50-ти тонн, в том числе крюковые подвески мостовых кранов. Возможность поставки типоразмеров, не представленных на нашем сайте, уточняйте, пожалуйста, у менеджеров.

Таблица 15. Технические характеристики крановых грузовых подвесов

Грузоподъемность, тонн 3 3 5 5 5 5 10 10 10 10 12 12 12
Крюк 12A-2 12A-2 14A-2 14A-2 14A-2 14A-2 17A-1 17A-1 17A-1 17A-1 17A-1 18A-1 18A-1
Ø Каната, мм 14 14 16,5 18 14 14 16,5 18 14,5 16,5 16,5 16,5 18
Блоки, Ø, мм 406 500 500 630 406 500 500 630 406 500 406 500 630
Блоки, кол-во 1 1 1 1 2 2 2 2 3 3 3 3 3
Масса, кг 47,8 61,8 90,2 120 84,9 107 180 285 161 195 205 250 340
Грузоподъемность, тонн 16 16 16 16 16 16 20 20 20 32 32 50 50
Крюк 18A-1 19A-1 19A-1 18A-1 19A-1 19A-1 19A-1 20A-1 20A-1 22A-1 22A-1 24A-1 24A-1
Ø Каната, мм 16,5 16,5 18 16,5 16,5 18 16,5 16,5 18 22 22 28 28
Блоки, Ø, мм 406 500 630 406 500 630 406 500 610 710 810 810 960
Блоки, кол-во 3 3 3 4 4 4 4 4 4 4 4 5 5
Масса, кг 223 308 394 314 368 488 318 514 627 1016 1185 1963 2153
Цена, если Вы решите купить или заказать в нашей компании позицию «подвеска крюковая крановая», будем максимально оптимизирована с учетом общей суммы заказа и истории нашего сотрудничества.
Крюковой подвес (крюковая подвеска на кран) - деталь грузоподъемного механизма, представляющая собой систему из крюка и подвижных блоков полиспаста, которые стыкуются с траверсой и литыми щеками.
Подвижные блоки полиспаста – грузоподъемное устройство, состоящее из собранных в подвижную обойму блоков, последовательно огибаемых грузовым канатом, и предназначенное для выигрыша в силе.
Щеки (подвеса кранового) – боковые элементы в конструкции подвеса крюкового кранового, соединяющие крюк с блоками полиспаста.
Основное назначение – соединение подъемного каната с грузовым крюком, т.е. для подвешивания груза на крановый грузовой канат.
При проектировании массу подвески крюковой подбирают так, чтобы она опускалась под тяжестью собственной силы, без груза.
