Редуктор РЦД (Редуктор Машиностроительный) 350, 400, 250

Отправить
С помощью данной формы Вы можете отправить по Email ссылку на данную страницу сайта.

Типоразмер: РЦД-250РЦД-350РЦД-400

Встречается в модификациях: РЦД-250, РЦД-350, РЦД-400

Назначение редуктора РЦД

Это цилиндрический двухступенчатый горизонтальный редуктор общемашиностроительного назначения.
Редуктор типа РЦД – благодаря своей прочности и устойчивости практически к любым режимам эксплуатации и окружающей среды, один из самых востребованных редукторов для машинной техники. Получил широкое распространение в оборудовании и механизмах, работающих в сложных внешних условиях, например, в сельском хозяйстве. Варианты исполнения концов приводных валов позволяют наиболее точно выполнять требования конкретного заказчика. В грузоподъемной технике используется исключительно на механизме передвижения мостовых и козловых кранов.

Условия применения редуктора РЦД

— работа постоянная или с периодическими остановками;
— вращение валов в любую сторону;
— частота вращения входного вала до 1500 об/мин;
— категории размещения 1-4 по ГОСТ 15150 (эксплуатация на открытом воздухе под навесом, в закрытых помещениях, помещениях с регулируемым климатом и в помещениях с повышенной влажностью);
— климатические исполнения У (погодные зоны умеренного климата) и Т (зоны влажного и сухого тропического климата) – для категорий 1…3, О (общеклиматическое исполнение) и УХЛ (умеренным и холодным климатом) - для категории 4 по ГОСТ 15150;
Основные технические
характеристики
Габаритные и
присоединительные размеры
Присоединительные размеры
концов входных и выходных валов

Таблица 7.31. Основные технические характеристики редукторов РЦД-250, РЦД-350, РЦД-400

Типоразмер редуктораПередаточные числаДопускаемая радиальная консольная нагрузка на быстроходном валу,
Н
Допускаемая радиальная консольная нагрузка на тихоходном валу,
Н
Номинальный крутящий момент на тихоходном валу,
Н*м
Масса,
кг
РЦД-250 10; 16; 20; 25; 31,5; 401000/22006400/10000431...50587
РЦД-35010; 16; 20; 25; 31,5; 401800/39001760/180001020...1200175
РЦД-40010; 16; 20; 25; 31,5; 403800/200018000/236001990...2300287

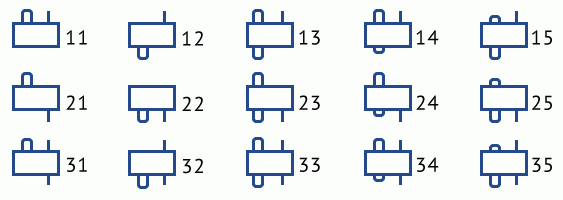

Схема 7.7. Варианты сборки редукторов РЦД-250, РЦД-350, РЦД-400

Варианты сборки редукторов РЦД-250, РЦД-350, РЦД-400
- выходной вал
- полый выходной вал
- входной вал

Пример условного обозначения редуктора РЦД

Редуктор РЦД-250-20-21-К-У1, где:
РЦД – тип редуктора
250 – межосевое расстояние ступени
20 – передаточное отношение
21 – вариант сборки
К – вариант исполнения конца выходного вала
У – климатическое исполнение
1 – категория размещения
редуктора РЦД-250 … РЦД-400 (фронтальная проекция)
Чертеж 7.38. Габаритные и присоединительные размеры
РЦД-250 … РЦД-400 (фронтальная проекция)
редуктора РЦД-250 … РЦД-400 (профильная проекция)
Чертеж 7.39. Габаритные и присоединительные размеры
РЦД-250 … РЦД-400 (профильная проекция)

Таблица 7.32. Габаритные и присоединительные размеры редукторов РЦД-250, РЦД-350, РЦД-400

Типоразмер редуктораAс,
мм
Ат,
мм
А,
мм
А2,
мм
А3,
мм
В,
мм
В1,
мм
В2,
мм
Н,
мм
Н1,
мм
h,
мм
L,
мм
L1,
мм
L2,
мм
L3,
мм
М,
мм
d,
мм
n, шт.Масса,
кг
РЦД-250 2501501151653302502002503151602452040022023018523687
РЦД-35035020016424048032025532041021224700545260290235236175
РЦД-40040025019027054036027536051026528800640280335285276287
Выходной вал для редукторов РЦД-250, РЦД-350, РЦД-400, исполнение К (конический вал)
Чертеж 7.40. Выходной вал для редукторов
РЦД-250, РЦД-350, РЦД-400, исполнение К (конический вал)

Таблица 7.33. Присоединительные размеры редукторов РЦД-250, РЦД-350, РЦД-400 для исполнения К

Типоразмер редуктораd,
мм
d1,
мм
d3,
мм
d4,
мм
l,
мм
l1,
мм
b,
мм
h,
мм
t,
мм
РЦД-250 3027,1M20x1,5508058553
РЦД-3503532,1M20x1,5508058663,5
РЦД-4003532,1M20x1,5508058663,5
Выходной вал для редукторов РЦД-250, РЦД-350, РЦД-400, исполнение Ц (цилиндрический вал)
Чертеж 7.41. Выходной вал для редукторов
РЦД-250, РЦД-350, РЦД-400, исполнение Ц (цилиндрический вал)

Таблица 7.34. Присоединительные размеры редукторов РЦД-250, РЦД-350, РЦД-400 для исполнения Ц

Типоразмер редуктораl,
мм
d,
мм
b,
мм
t,
мм
РЦД-250 8245k61449,5
РЦД-35010565m61871
РЦД-40013085m62293
Выходной вал для редукторов РЦД-250, РЦД-350, РЦД-400, исполнение М (в виде зубчатой полумуфты)
Чертеж 7.42. Выходной вал для редукторов
РЦД-250, РЦД-350, РЦД-400, исполнение М (в виде зубчатой полумуфты)

Таблица 7.35. Присоединительные размеры редукторов РЦД-250, РЦД-350, РЦД-400 для исполнения М

Типоразмер редуктораm,
мм
z,
мм
b,
мм
L,
мм
L1,
мм
k,
мм
В,
мм
d,
мм
d1,
мм
РЦД-250348255016224590110
РЦД-350356255516224590125
РЦД-400356255516224590125
